[单选]

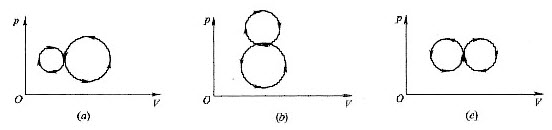

如图所示，图(a)、图(b)、图(c)各表示连接在一起两个循环过程，其中图(c)是两个半径相等的圆构成的两个循环过程，图(a)和图(b)则为半径不等的两个圆构成的两个循环过程，那么（）。

A . 图(a)总净功为负，图(b)总净功为正，图(c)总净功为零
B . 图(a)总净功为负，图(b)总净功为负，图(c)总净功为正
C . 图(a)总净功为负，图(b)总净功为负，图(c)总净功为零
D . 图(a)总净功为正，图(b)总净功为正，图(c)总净功为负

、军衔是区分军人等级、表明军人身份的称号、标志着国家给予军人的荣誉。我国对现役军官军衔等级的设置为3等（）级。 11级。 12级。 13级。 10级。西晋诗坛的代表人物是（）陶渊明。陆机。潘岳。谢朓。 “乾隆三大家”包括（）袁枚。郑燮。赵翼。蒋士铨。基金经理甲在公司高层会议上获知某项重要信息，在私下场合其将此信息与同事进行了交流。此行为违反了（）原则。忠诚尽责。守法合规。专业审慎。保守秘密。随军随调军队干部配偶就业实行以（）的原则，积极为随军随调军队干部配偶落实次就业创造条件。市场就业为主导。军队与地方相结合。

如图所示，图(a)、图(b)、图(c)各表示连接在一起两个循环过程，其中图(c)是两个半径相等的圆构成的两个循环过程，图(a)和图(b)则为半径不等的两个圆构成的两个循环过程，那么（）。

参考答案：

● 参考解析

工作物质（例如汽缸中的气体）沿P-V图上的闭合曲线完成的循环过程，循着顺时针转向进行，称为正循环。在一个正循环中，工作物质对外作出净功（为正功），其值等于闭合曲线所包围的面积。如果循环是沿着P-V上闭合曲线按逆时针转向进行的，则成为逆循环，外界对工作物质作出净功（为负功），其值也等于闭合曲线所包围的面积。由上述分析，按题意，图（a）总净功为负，图（b）总净功为负，图（c）总净功为零，故选（C）。
