问题:

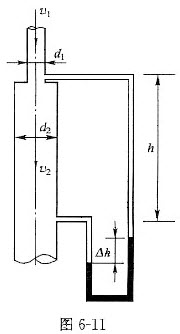

一直立的突扩管如图6-11所示,水由上向下流动,已知d1=150mm,d2=300mm,h=1.5m,v2=3m/s,则水银测压计中水银液面的高差为()。
A . 0.09mHg
B . 0.17mHg
C . 0.22mHg
D . 0.35mHg
一直立的突扩管如图6-11所示,水由上向下流动,已知d1=150mm,d2=300mm,h=1.5m,v2=3m/s,则水银测压计中水银液面的高差为()。
● 参考解析
由连续性方程可知

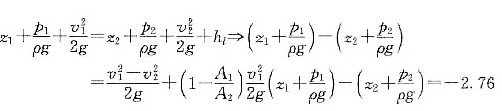

,同时列伯努利方程有
所以水银压差计中,水银液面右侧更高,差值为
=0.22m
则该题的正确答案为(C)。
