[单选]

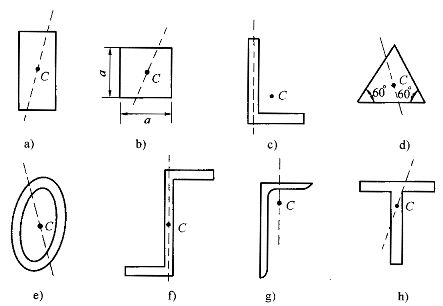

悬臂梁的自由端作用横向力P，若各梁的横截面分别如图a）～h）所示，该力P的作用线为各图中的虚线，则梁发生平面弯曲的是：（）

A . 图A.、图g）所示截面梁
B . 图C.、图E.所示截面梁
C . 图B.、图D.所示截面
D . 图F.、图h）所示截面

我国三家政策性银行为（）、（）、（）。如图所示两根梁中的z、6和P均相同，若梁的横截面高度h减小为h/2，则梁中的最大正应力是原梁的多少倍？（） 2。 4。 6。 8。图示薄壁截面受竖向荷载作用，发生平面弯曲的只有何图所示截面？（）图A。图B。图C。图D。如图所示两跨静定梁，对于Q和M图如下结论中哪个是正确的？（）两者的M图和Q图都相同。两者的M图相同，Q图不同。两者的M图不同，Q图相同。两者的M图和Q图均不相同。图示悬臂梁和简支梁长度相同，关于两梁的Q图和M图有下述哪种关系？（） Q图和M图均相同。 Q图和M图均不同。 Q图相同，M图不同。 Q图不同，M图相同。

悬臂梁的自由端作用横向力P，若各梁的横截面分别如图a）～h）所示，该力P的作用线为各图中的虚线，则梁发生平面弯曲的是：（）

参考答案：

● 参考解析

图b）正方形和图d）正三角形的任一形心轴均为形心主轴，P作用线过形心即可产生平面弯曲。其他图P作用线均不是形心主轴。
